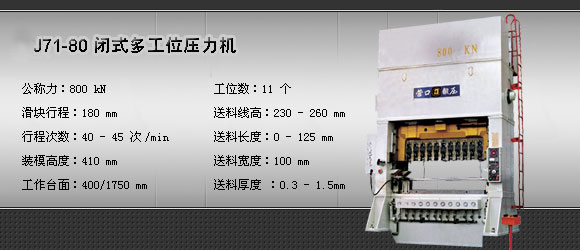

J71-80 闭式多工位压力机

J71系列压力机属于多工序冲压加工设备，在一次行程中可完成一个成品件，自成一条冲压自动生产线。本机广泛适用于轴承、汽车、电子、仪表、文具等行业。
机身全部采用钢板焊接结构，强度高、刚性好，单工位上允许工艺力大于国内外同类机床允许值，全部采用PC控制，动作灵敏、安全可靠。

J71 - 80 闭式多工位压力机技术参数

型号	JB71-80	JC71-80
公称力 Nominal capacity	800 KN	800 KN
滑块行程 Strokes of slide	180 mm	180 mm
行程次数 Strokes per minute	40 - 45 次/min	30 - 40 次/min
装模高度 Die height	410 mm	320-360 mm
装模高度调节量 Die height adjustmnet	30 mm	40 mm
工作台面 Area of bilster	400/1750 mm	400/1750 mm
工位数 Number of stages	11 个	13 个
工作间距 Distance between stages	150 mm	130 mm
模柄孔 Die shank hole	φ40×120 mm	φ32H8×55 mm
小滑块底面尺寸	φ110 mm	φ100 mm
夹板内侧张开距离	265 mm	250 mm
夹板内侧闭合距离	160 mm	140 mm
夹板高度	200 mm	140 mm
送料线高 Feedline height	230 - 260 mm	170 - 200 mm
送料长度 Feedline length	0 - 125 mm	0 - 150 mm
送料宽度 Feedline width	100 mm	200 mm
送料厚度 Feedline thickness	0.3 - 1.5 mm	2 mm
主电机 Main motor	4 - 15 P×KW	4 - 15 P×KW
使用气压 Compressed air	0.5 Mpa	0.5 Mpa
气垫顶出力 Ejection force of cushion	5 N	6 N
气垫行程 Strokes of cushion	80 mm	80 mm
重量 Total weight	18065 kg	17800 kg
