当前位置：产品展示 -- JA71-45 闭式多工位压力机

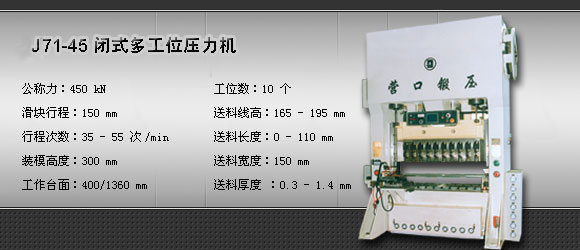

J71-45 闭式多工位压力机

JA71系列压力机属于多工序冲压加工设备，在一次行程中可完成一个成品件，自成一条冲压自动生产线。本机广泛适用于轴承、汽车、电子、仪表、文具等行业。
机身全部采用钢板焊接结构，强度高、刚性好，单工位上允许工艺力大于国内外同类机床允许值，全部采用PC控制，动作灵敏、安全可靠。

J71 - 45 闭式多工位压力机技术参数

技术参数 Specifications	JA71-45	JB71-45	JD71-45
公称力 Nominal capacity	450 KN	450 KN	450 KN
滑块行程 Strokes of slide	150 mm	150 mm	150 mm
行程次数 Strokes per minute	35 - 55 次/min	35 - 55 次/min	35 - 55 次/min
装模高度 Die height	300 mm	240 mm	240 mm
装模高度调节量 Die height adjustmnet	40 mm	40 mm	40 mm
工作台面 Area of bilster	400/1360 mm	400/1180 mm	400/1180 mm
工位数 Number of stages	10 个	7 个	7 个
工作间距 Distance between stages	130 mm	150 mm	130 mm
模柄孔 Die shank hole	φ32H8×55 mm	φ32H8×55 mm	φ32H8×55 mm
小滑块底面尺寸	φ100 mm	φ120 mm	φ100 mm
夹板内侧张开距离	210 mm	210 mm	210 mm
夹板内侧闭合距离	140 mm	130 mm	130 mm
夹板高度	140 mm	120 mm	120 mm
送料线高 Feedline height	165 - 195 mm	140 - 170 mm	140 - 170 mm
送料长度 Feedline length	0 - 110 mm	0 - 110 mm	0 - 110 mm
送料宽度 Feedline width	150 mm	150 mm	150 mm
送料厚度 Feedline thickness	0.3 - 1.4 mm	0.5 - 1.4 mm	0.5 - 1.4 mm
主电机 Main motor	4 - 7.5 P×KW	7.5 P×KW	4 - 7.5 P×KW
使用气压 Compressed air	0.5 Mpa	0.5 Mpa	0.5 Mpa
气垫顶出力 Ejection force of cushion	3.6 N	5 N	4.2 N
气垫行程 Strokes of cushion	60 mm	50 mm	50 mm
重量 Total weight	9890 kg	8650 kg	8700 kg
